El Reto
La Refinería de Muskiz disponía de una corriente excedentaria de hidrógeno de baja pureza que era enviada a la red de fuel gas debido a sus limitaciones de utilización.
El objetivo del proyecto consistía en recuperar este gas, con una concentración aproximada del 78 % de hidrógeno, y transformarlo en un producto de alta pureza apto para alimentar la unidad de desulfuración HD3, reduciendo el consumo de hidrógeno producido por reformado y mejorando el balance energético global de la instalación.
El desafío técnico requería integrar una nueva unidad PSA en una refinería en operación, adaptando las instalaciones existentes de proceso, tuberías, electricidad, instrumentación y control, garantizando al mismo tiempo la continuidad operativa y los máximos estándares de seguridad industrial.
La Solución
EIA21 desarrolló un servicio integral de ingeniería que abarcó todas las fases del proyecto, desde los estudios iniciales hasta la supervisión de la construcción y puesta en servicio.
Los trabajos incluyeron:
-
- Estudios FEL y FEED para la recuperación de hidrógeno.
- Definición y diseño de la nueva unidad PSA.
- Ingeniería de detalle multidisciplinar.
- Diseño de tuberías, electricidad, instrumentación y control.

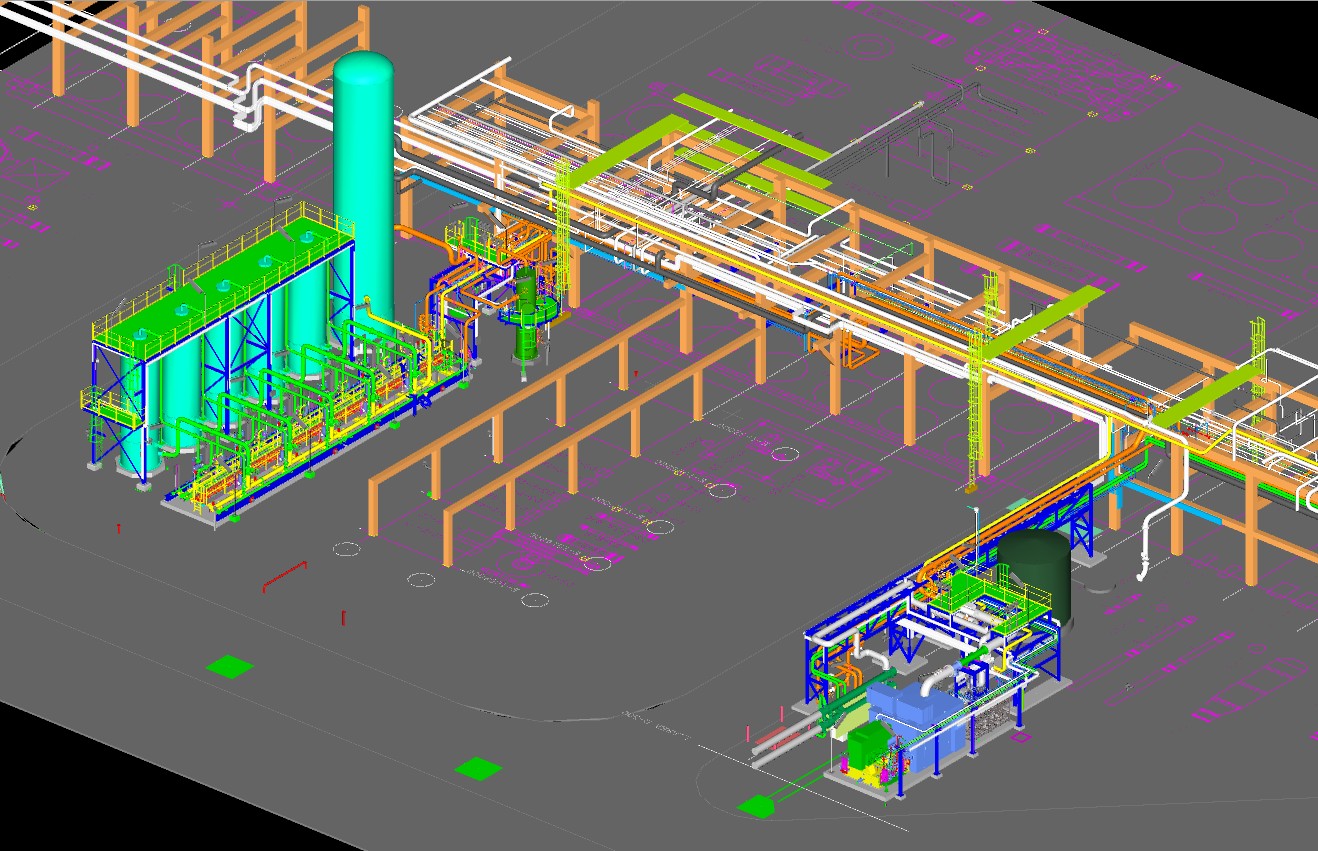

- Modelado 3D y coordinación técnica entre disciplinas.
- Gestión de compras y seguimiento de suministradores.

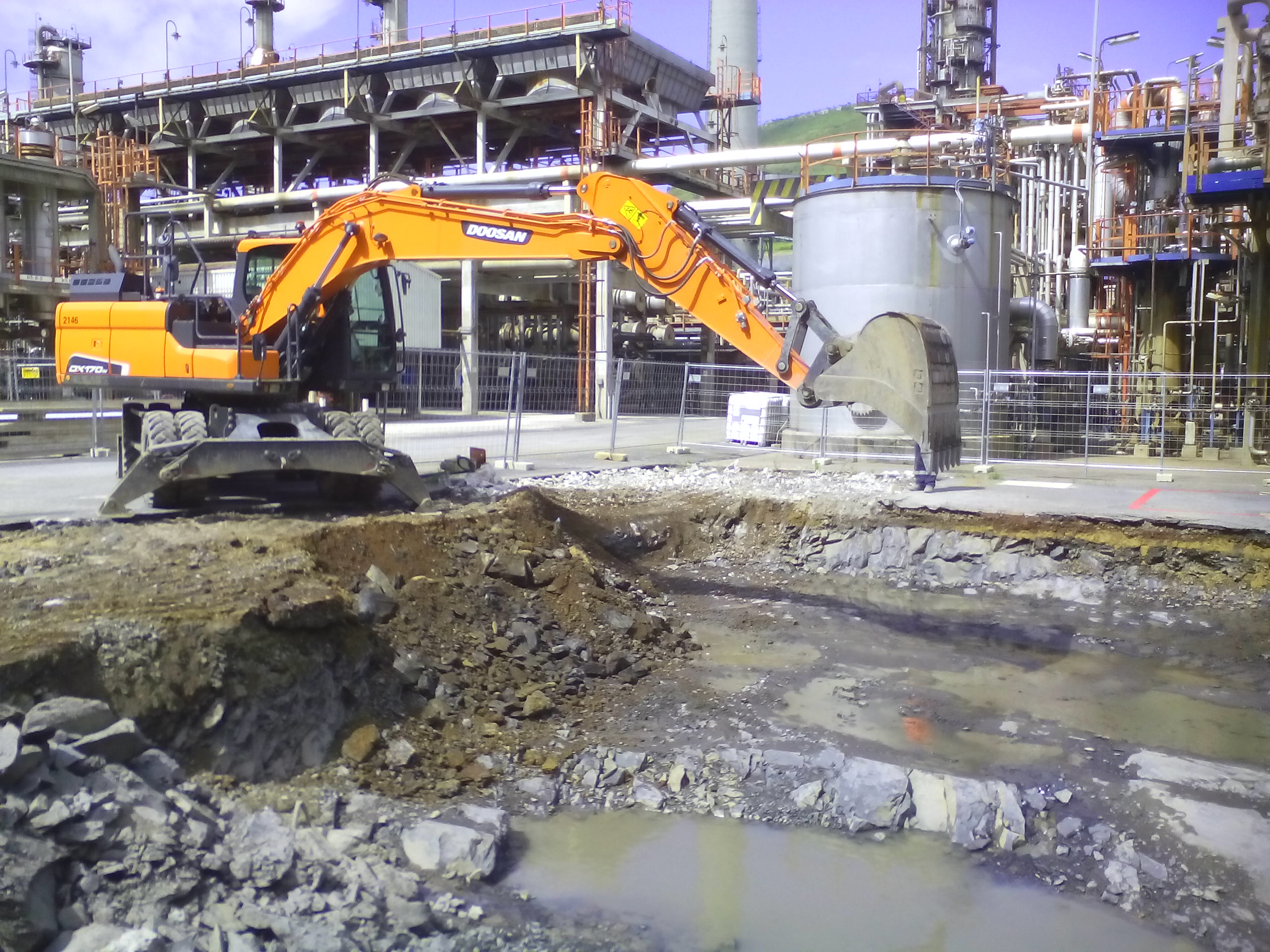

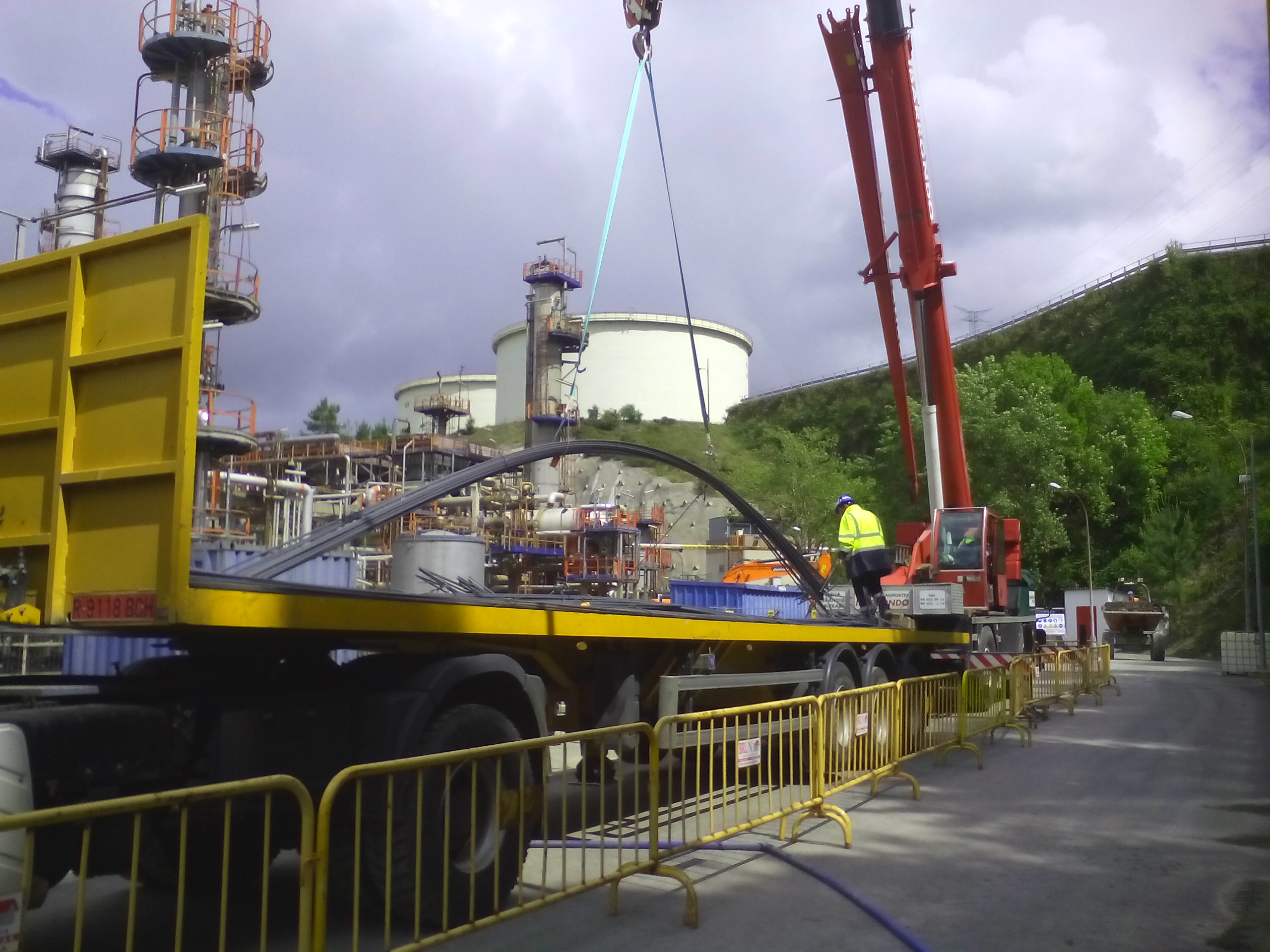

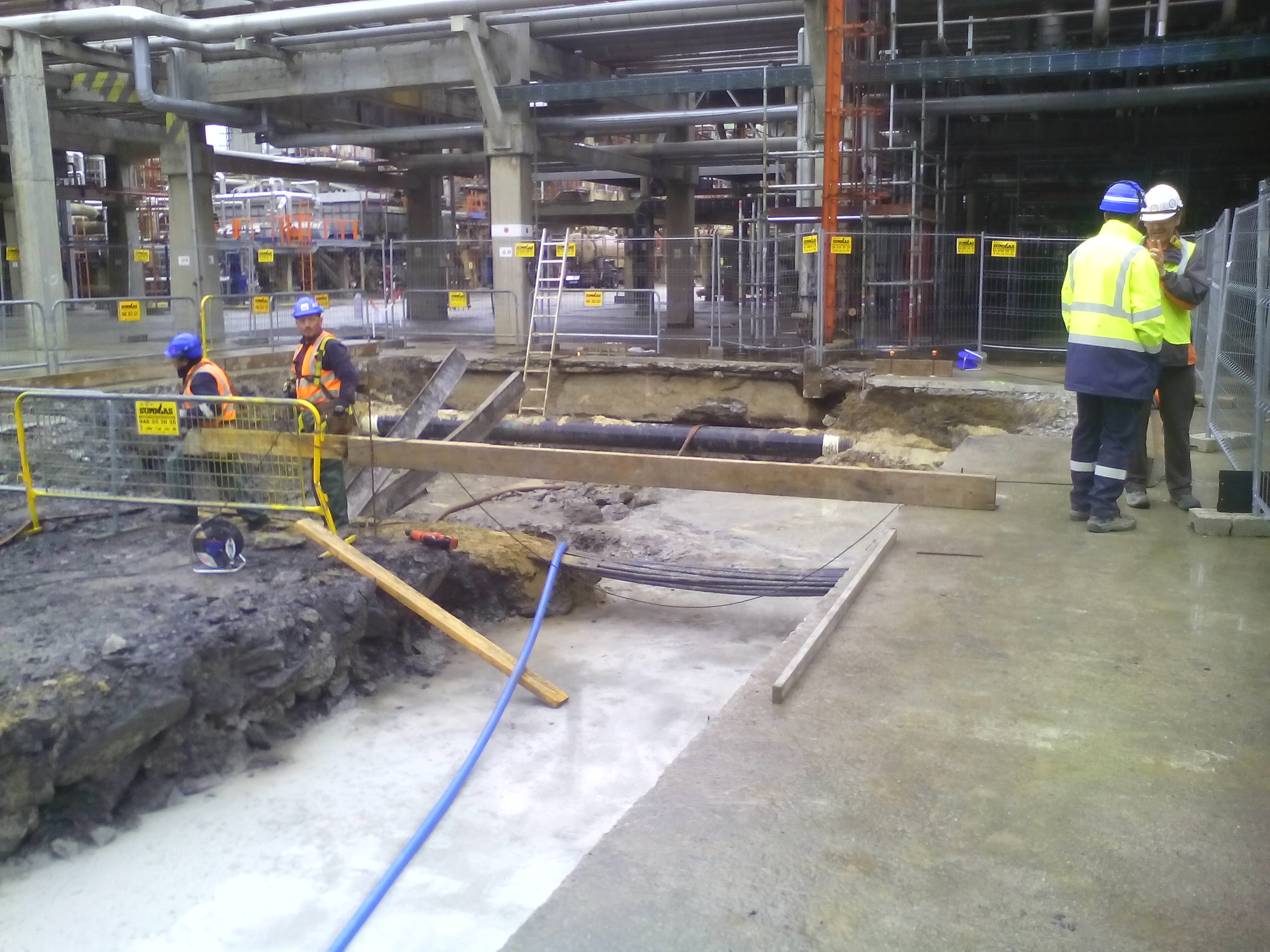

- Supervisión de construcción y dirección facultativa.
- Integración de un nuevo compresor de tornillo para el tratamiento del gas residual (tail gas).
La nueva unidad PSA sustituyó los sistemas de membranas existentes, permitiendo obtener hidrógeno con una pureza mínima del 99,9 %, apto para su reutilización en procesos de hidrotratamiento de la refinería.
Resultados
La implantación de la nueva unidad PSA permitió valorizar una corriente de hidrógeno previamente infrautilizada y optimizar el balance de hidrógeno de la refinería.
Principales resultados:
- Producción de hidrógeno con una pureza superior al 99,9 %.
- Recuperación de más de 23.000 Nm³/h de hidrógeno de alta pureza.
- Reducción del envío de hidrógeno a la red de fuel gas.
- Mejora de la eficiencia energética global de la refinería.
- Optimización del consumo de hidrógeno en unidades de hidrotratamiento.
- Incremento de la sostenibilidad y rentabilidad operativa de la instalación.
- Integración segura de nuevas instalaciones dentro de una planta en operación.
El proyecto contribuyó a maximizar el aprovechamiento de recursos energéticos existentes y a reducir la necesidad de producción adicional de hidrógeno, alineándose con las estrategias de eficiencia energética y optimización de procesos del sector Oil & Gas.
